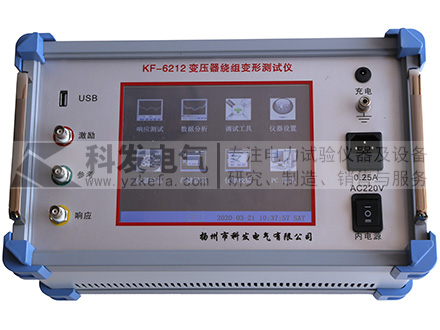

一、KF-6212變壓器繞組變形測試儀概述

1.變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；

2.當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

3.基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形分析儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ龋梢詼?zhǔn)確的判斷變壓器的變形程度。

4.本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

二、KF-6212變壓器繞組變形測試儀技術特點

1.采用先進的DDS掃頻技術；

2.采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池；

3.采用高速，高集成化微處理器設計；

4.輸出正弦波幅值可通過軟件設置；

5.雙通道16位AD采樣；

6.8寸彩色觸摸屏，亮度可調；

7.最多可以保存120組測量數據，供隨時查閱或上傳至PC機；

8.有強大的上位機軟件，曲線分析、打印和生成word文檔；

9.USB2.0接口,支持?jǐn)?shù)據上傳和聯機測試；

10.主機尺寸：35cmX21cmX21cm；

11.主機重量：約5kg。

三、KF-6212變壓器繞組變形測試儀技術指標

1.設置6種不同的掃描方式：

線性 1K-1000kHz_1.0步進1kHz    1000點

線性 1K-1000kHz_0.5步進0.5kHz   2000點

線性 1K-2000kHz_1.0步進1kHz    2000點

線性 1K-2000kHz_0.5步進0.5kHz4000點

分段100HZ - 1000kHz  1440點

分段100HZ - 2000kHz 2440點

2.測量范圍：(-100dB） - （+20dB）

3.測量精度：0.1dB ;

4.掃描頻率精度：0.01%；

5.信號輸入阻抗：1MΩ；

6.信號輸出阻抗：50Ω；

7.同相測試重復率：99.5%；
